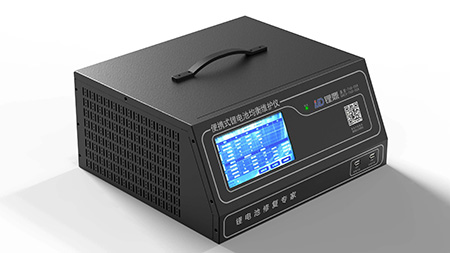

深圳市鋰鼎科技生產的鋰電池組均衡維護儀,是一款新能源汽車鋰電池組的養護設備??梢越鉀Q動力電池在串聯成組后,因各單體電池存在不一致性,造成電池單體電量不均衡性問題不停擴大,從而導致電池的壽命縮短,巡航里程減少,甚至導致電池完全失效的問題。
其主要設計思想是通過采集單體電池參數,使用智能算法分析判斷電池組的深層次問題。
采用“串充補齊”的方式,對落后電池進行精準補電,確保每串單體電池充滿電量,把組內各單體電池間的電量差異維護到出廠水平。從而消除電池組短板效應,使電池整組容量恢復到接近出廠水平。
? 采用頂端、底端對齊均衡模式,讓所有單體并行充放電,確保所有單體充滿電量或放完
? 電量。
? 高可靠性設計,可自檢識別多種故障及設備自身故障;
? 采用互證安全機制,從而確保不會因為設備自身故障造成電池損壞。
? 采用第三代半導體氮化鎵開關器件,可以顯著提升能源效率。
? 使用模塊化設計,所有模塊支持隨拔隨插,產品維修更為方便。
? 設備小型便攜、重量輕,充分考慮用戶便攜方便性。
? 支持線束及電池類型自動識別。
? 支持跨接線自動識別以及手動設置,自動跳過未連接電池的跨接線(短接線);
? 支持輸出電流無級可調,范圍 0.5-5A。
? 充放電截止電流(均衡結束判斷條件)無級可調,范圍 0-5A;
? 支持均衡記錄數據導出,內置 16GB 內存卡。
? 設備穩定性好,通信及內部軟件運行穩定。
? 操作簡單方便,可一鍵式操作。
(1) 電源最大允許輸入電壓范圍:176V 至 264V。
(2) 產品工作環境溫度最大允許范圍:-20℃至 60℃。
(3) 產品工作環境濕度最大允許范圍:≤ 90%,無凝露,無強烈振動,無腐蝕性氣體。
(4) 設備最大允許存儲溫度:-30℃至 80℃(注:不能將設備長期保存在最高或最低極限溫度
中)。
(5) 整機尺寸
(1) 恒流輸出可調功能:
輸出電流 0.5-5A,可在液晶顯示屏上,連續線性設置。
(2) 電池電壓采集、顯示功能:
電池組內所有單體電池電壓,可通7 寸真彩顯示屏顯示在顯示顯示屏上,顯示屏可顯示電
池單體電壓、最大最小電壓、模塊溫度、補入電量等信息。
(3) 可適配電池類型包括:
產品可適配目前市場上常見的磷酸鐵鋰、三元鋰、鈦酸鋰電池,產品充電起始電壓和截止電
壓可在液晶顯示屏上進行設置,起始充電電壓可設范圍:1.0V-4.2V;截止充電電壓可設范圍:
1.5V-4.35V。
(4) 電池接線自動識別功能:
產品可自動識別電池串數,一般不需要手動進行配置,電池連接線后如果識別不準確,可
再點一次“自動配置”按鈕即可;只有自動識別功能無法正確識別時,才需要人工手動進行配置。
(5) 線序定義可設功能:
電池線束編號順序不同的廠家,定義不同,有些廠家是從總負開始編號,有些則從總正開
始編號。這樣除了閱讀電壓不方便之外,線束對齊方式也有不同,本產品可以在 10 寸真彩液
晶屏幕上設置接線順序,方便客戶更好的進行線序設置。
(6) 模塊內部溫度顯示、保護及報警功能:
產品內置溫度檢測,每個模塊對應一個溫度傳感器,可檢測模塊溫度是否過高,如果模塊溫度過高,產品會顯示溫度過高異常進行報警,此時請清潔里面的灰塵或者更換風扇。
(7) 補電容量顯示及控制功能:
產品每串電池補入電量都可以在顯示屏上顯示出來,在補電過大時電池會顯示故障。
(8) 數據記錄顯示及導出功能:
產品可以將均衡電壓以曲線形式直接在屏幕上顯示,也可以導出成 EXCEL 文件到外部查看。機內含 16G TF 卡,可以顯示一段時間的數據記錄,如果超出容量空間會自動回滾。
(9) 均衡維護時間顯示功能:
產品可以在按下“開始維護”按鈕之后開始計時,按“停止維護”結束計時。
(10) 錯接、反接、跨接、掉線、短路保護及報警功能:
產品電池連線錯誤,在跨接電壓 80V 以內不會造成設備損壞,并且會在顯示屏上報接線故障錯誤。
(11) 設備充電單元無輸出自檢功能:
如果產品的開關電源模塊發生損壞,或者電池內阻異常,系統的自檢程序發現異常會自動停止輸出保護且在屏幕上顯示報警。
(12) 系統時鐘自動校準功能:
產品在網絡連接正常時,會自動校準系統時鐘,無需人工進行時鐘校準。
(13) 手動控制輸出功能:
產品含有人工模式功能,可人為打開或者關閉任何一個通道輸出電源,強制給電池充電,此模式可用于產品測試以及其他特殊作用。
注意:此功能需要有人值守,因為電源輸出或者關閉全憑人工控制,系統不會自動關閉,若無人值守有可能會造成電池過充,故請謹慎使用。
(14) 電壓校準功能:
產品含有電壓校準功能,如果實測電壓和顯示電壓相差較大,將實測電壓輸入即可更正電壓顯示。
注意:電壓校準只能在 2%的范圍之內進行校準。
(15) 產品信息查詢功能:
產品的各種出廠數據都可以查詢,包括設備軟件版本、硬件版本、顯示屏軟件版本、UI軟件版本等,還包括產品生產日期、產品激活日期、產品剩余使用時間、產品 ID 號等信息。
(16) 產品信息查詢功能:
設備固件的升級功能,設備通過 USB 連接電腦后在電腦端用軟件升級工具,可升級設備固件,解決產品使用過程中發現的軟件 BUG。
(1) 電源額定輸入電壓:AC220V±15%
(2) 電源輸入頻率:50Hz±10Hz
(3) 最大輸出功率:
(4) 單串輸出電流:0.5-5A 可調
(5) 輸出電流精度:±50mA
(6) 單串最大輸出電壓:5V
(7) 電池充電輸出截止電壓可調范圍:1.500V 至 4.350V
(8) 電池充電最低允許起始電壓可調范圍:1.000V 至 4.350V
(9) 電池電壓測量精度:不校準時±10mV,全溫度范圍±10mV,校準后±1mV
(10) 設備耐壓性能:
電源輸入線對電池線束:≥2500V
電源輸入線對外殼:≥2500V
(11) 設備絕緣性能:≥10MΩ
(12) 輸出反接、跨接單串耐壓:80V
(13) 防護等級:IP21
(14) 冷卻方式:風冷
(15) 阻燃等級:94V-0
(16) 噪音:68dB
